案例簡介：
背景分析 ： 上海天然氣管網有限公司主要負責全上海天然氣主干輸配系統的安全運行、公司管理的為系統中的主干網，以及各生產站點，對供氣工作的重要性不言而喻，有一定的危險
詳細介紹：
背景分析：
上海天然氣管網有限公司主要負責全上海天然氣主干輸配系統的安全運行、公司管理的為系統中的主干網，以及各生產站點，對供氣工作的重要性不言而喻，有一定的危險性。主干網巡檢管理已有一套巡檢系統，目前計劃在所有生產場站加強巡檢管理工作避免安全事故發生，將安全事故抑制在隱患階段。
需求分析：
上海天然氣管網有限公司管理的站點分為16個，巡視的主要是各生產裝置。目前需要巡視的設備共計：16個站，預計200多個生產裝置。以上設備要求每天進行一次巡視，巡視的內容主要包括對裝置工作狀態的檢查，及對部分設備數據的抄錄。首先需要能得到客觀的巡視的執行情況，包括巡視時間，停留時間，巡視人員等信息，從而保證巡視的實施質量，其次對設備的狀態和數據進行匯總與統計、分析，對裝置的運行情況做總結和預測，確保裝置的正常工作。
解決方案：
系統綜述：
整個方案主要圍繞巡視管理和數據收集統計分析兩方面開展，依靠采用EM技術感應式的電子標簽和對應的手持式數據采集器和網絡版系統管理軟件實現上述功能。
系統組成如下：在每個設備安裝一個對應的感應式的信息點/電子標簽（EM），該信息點具有不可更改代碼，從而實現對設備的身份識別；配置16臺手執式數據采集器供工作人員采集數據用；該采集器能讀取EM電子標簽的代碼，并準確記錄下讀取該電子標簽的時間，同時帶有液晶屏和數字按鍵，可輸入數字和通過選擇的方式輸入事件，用戶輸入設備的讀數和選擇設備的狀態（在運用中通過軟件預先將要記錄的三大類共96個事件，和64個數據項下載到采集器）并保存中在采集器內。在適當?shù)闹芷冢ㄟ^(guò)安裝在公司內的客戶端電腦將采集器內的數據上傳到服務器，由系統管理軟件自動記錄，進行匯總，分析與統計，最終以各種報表的形式發布供查詢。
報表主要分為兩類：
巡視管理類：主要是記錄每次巡視到達的時間，人員等信息，及通過和計劃的比對，發現漏巡的設備。
數據管理類：主要是記錄巡視時輸入的各類信息，包括紀錄的數據，和檢查的事項，可以提供分類，條件報表，并提供歷史曲線及趨勢分析。
工作原理：進行數據采集時，工作人員隨身攜帶移動式數據采集器，按數據采集器的計劃路線開始巡視，到達設備后，先讀取安裝在設備上的信息點，然后在數據采集器上輸入設備的讀數和其他相關數據并選擇相關的設備事件或狀態，完成后（離開時）再讀取信息點。這樣該設備的編號及采集該設備數據的時刻，所用時間，輸入的數據和事件自動保存在數據采集器中，每一處設備都同樣操作。工作人員定期將移動式數據采集器通過客戶端透過局域網將數據下載到管理中心的服務器上。服務器上的管理軟件自動對數據進行分析和保存，局域網用戶可以通過客戶端程序查看數據，
系統功能：
由于采用了EM電子標簽技術，系統可以提供真實，客觀的巡視記錄，并準確到秒，這樣管理層可以方便的掌握抄表的實施情況，及可能存在的疏漏，做到有據可查并間接的提高了巡視人員的工作責任心，最終提升巡視工作的到位質量。
采用了手持式的數據采集器，所有的巡視采集的數據和選擇的事件或狀態都可以直接輸入采集器，并方便地導入電腦，避免了煩瑣的人工輸入的工作。數據經系統管理軟件自動處理后生成的各類統計報表，可直接為管理層分析使用，同時網絡化的系統，可以方便的將數據在局域網內或通過廣域網發布，共享?？蛇x的GIS模塊可以提供對管網設施的空間管理。
整個系統的核心是采用EM技術的感應式手持?jǐn)?shù)據采集器，和由vb、Sqlsever、開發的網絡版系統管理軟件。
管網公司手持機技術參數和功能
I 防爆型手持式數據采集器 DC-4500：識度媒介：射頻EM標簽
識讀距離：5-8CM
儲存芯片：16M位 FLASH存儲,掉電數據保存10年以上
GRT DC-4000
最多能存儲2000條記錄。
通訊方式：RS232、通訊速率:不小于9600bps。
待機電流：≤50微安。
電池：3.6V/900mAH的可充電鋰電池。
防爆等級：ExibⅡB T4
防水等級：IP65。
工作溫度：-40度- - - +80度。
工作濕度：≤85%
數據項： 64個項目。
事件項： 96個事件。
顯示屏：漢字顯示
按鍵數量：OK，C，0-9，+，-，小數點計15鍵及電源開關1個，共16鍵。
開關機：采用C鍵開/關機，C鍵開/延時關機：按設定的時間自動關機，時長可為60S、--900S
背景開關：可設置背景燈開或關。
巡檢顯示：不設定巡檢線路，讀地點卡時液晶屏既能顯示具體地點名稱。
其他：
設定巡檢線路后，可以按時提示巡檢地點，可以對巡檢線路中的地點進行查詢巡檢信息（包括地點信息、抄表信息、事件信息）查詢時都能顯示所屬地點名稱
II 無源RFID電子標簽 GRT-EM
工作頻率：125kHz；
電 源：讀頭驅動方式（無源）；
識讀距離：≤100毫米；（與線圈和周圍環境有關） EMRFID
識讀時間：70毫秒
工作溫度：-30℃～+60℃
存放溫度：-60℃～+100℃
封裝材料：高強度塑料
電磁兼容：正常的電磁干擾或X射線不會受影響
信號穿透：能穿透大部分非金屬介質
封裝形式：圓盤狀，釘型，鑰匙扣型有3種安裝方式，掛裝、用螺絲固定在安裝體上、用膠水粘貼。
適合于燃?xì)庠O(shè)施等環境較差的地方安裝。
II 系統管理平臺 GRT-7700
采用SQL2000網絡型數據庫
支持C/S和B/S結構
可遠程維護，自動版本升級
開放的數據接口
巡檢計劃編制
巡檢統計報表
人員考核統計
現場信息采集
設備信息維護
設備運行報表
設備臺賬管理
數據備份與打印

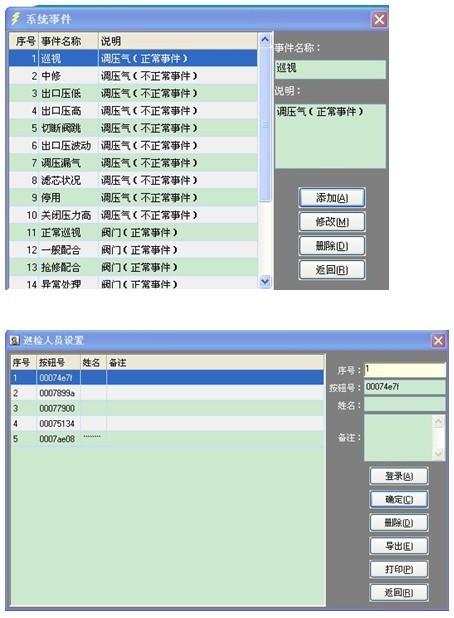

三、巡檢管理事件一覽：
根據管網站點巡檢提供制作
四、儀表讀數管理一覽：
根據管網站點巡檢提供修制作
序號 | 表名稱 | 表位數 | 備注 |
1 | 溫度 | +/-XXXXXXXX.XXX | |
2 | 進口壓力 | ||
3 | 出口壓力 | ||
4 | 1#過濾器壓差 | ||
5 | 2#過濾器壓差 | ||
6 | 3#過濾器壓差 | ||
7 | 1#流量計讀數 | ||
8 | 2#流量計讀數 | ||
9 | 3#流量計讀數 |

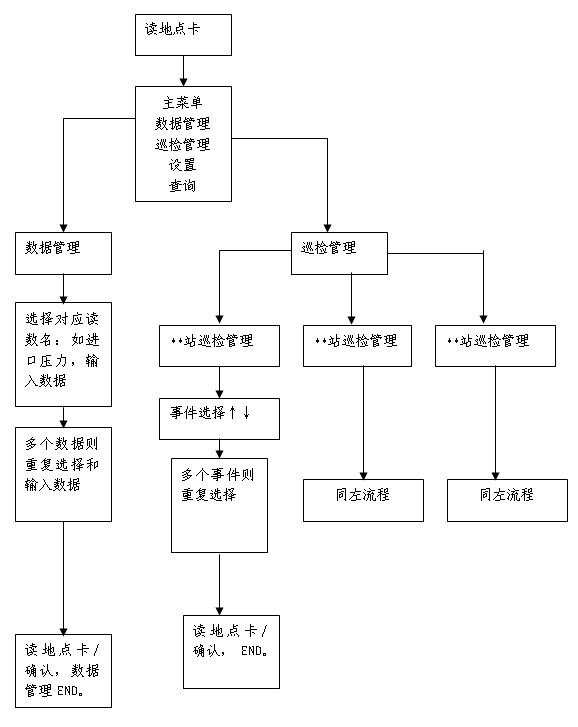

五、工作流程簡述：
到達計劃地點后
后臺數據處理設備
系統設置模塊，設備管理模塊，抄表管理模塊，數據管理模塊，
軟件介紹：
系統管理軟件
系統管理軟件是整個系統的核心，主要實現以下功能：對生產裝置的建擋和管理，對巡視的實施時間進行記錄和考核，對裝置采集的數據和狀態事件進行統計和輸出。
系統采用C/S或者B/S結構，數據庫考慮系統管理軟件有網絡應用要求，采用vb編寫，數據庫使用Sqlsever。數據庫統一保存在管理中心的服務器中，用戶通過安裝在公司內的客戶端程序訪問數據庫，進行數據下載和設置、查看等操作。其他在局域網上的用戶也可以通過安裝客戶端的方式訪問軟件。同時可以采用網頁形式通過iis將數據發布在網絡上（建議是企業的網站中），供部分用戶通過廣域網訪問。
軟件具體分為數據下載模塊，設備管理模塊，抄表管理模塊，數據管理模塊，GIS模塊，系統設置模塊。
數據下載模塊
作用：將手持式數據采集器內的數據下載到電腦系統中。
將數據采集器通過客戶端電腦的usb端口進行數據下載，巡視信息、生產裝置讀數、生產裝置狀態等數據自動通過LAN將數據保存在中心服務器，客戶端電腦不保存數據，數據下載成功后，自動或手工將數據采集器內的數據清除，保證采集器的存儲空間。數據下載時若發生通訊中斷，電腦死機等以外情況是，數據不會丟失，可等系統正常后再次下載。

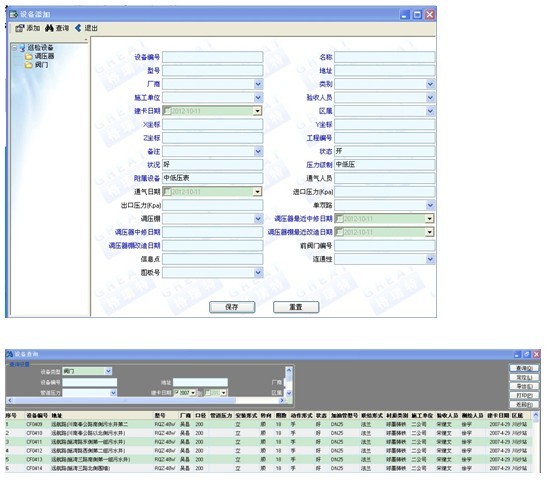

設備管理模塊
作用：對生產裝置和用戶信息的搜索、查詢及統計。
將系統管理的生產裝置信息和屬性建庫，系統可以對生產裝置進行查找和統計，允許用戶根據一定的條件，查找某項或多項信息或?qū)傩苑蠗l件的設備，且需查找的屬性可由用戶自行定義。查找結果的顯示內容（設備屬性項）也可由用戶自行定義。如用戶可在系統中查找投運日期為2006年1月1日到2012年6月30日開通，流量計為某品牌的設備，并對查詢出的設備做數量統計。所有的報表可以提供打印和輸出（excel或數據庫格式），可方便的導入其他系統。

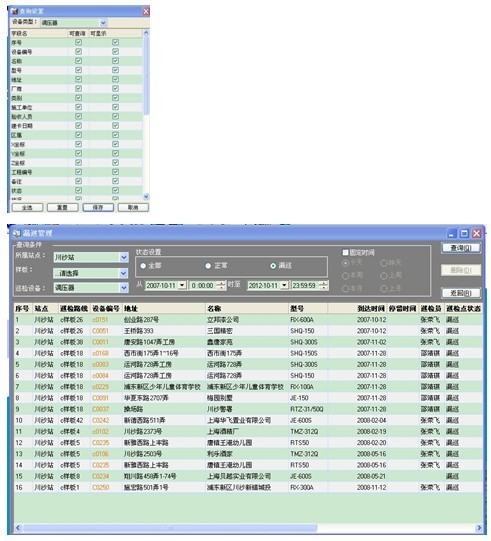

巡視管理模塊
作用：通過巡視人員每次巡視的時間和相關信息，客觀考核巡視的實際到位情況。
系統為每個設備安裝了電子標簽，工作人員只有通過現場讀取該電子標簽才能得到有效的巡視信息包括巡視的時間和數據等。所以可以極大程度地保證巡視時間的客觀可靠性，并作為巡視管理的基礎。

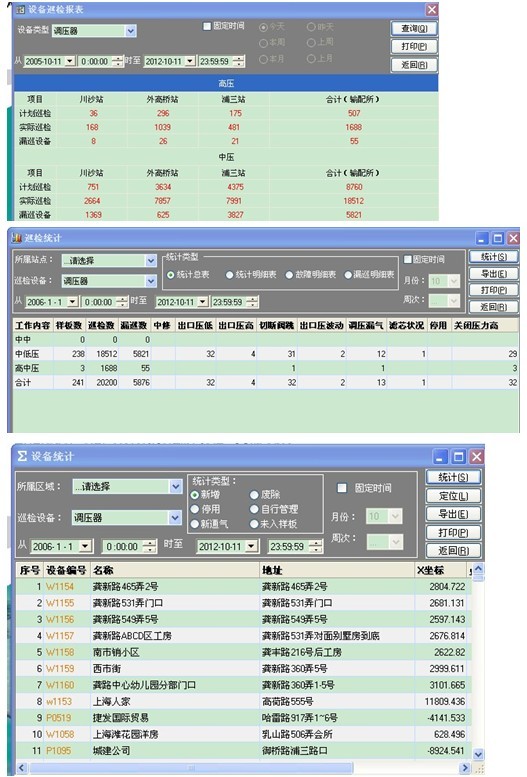

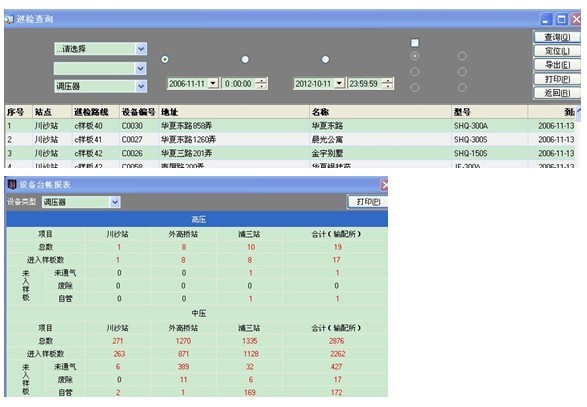

系統以巡視的時間為數據基礎，可以查看指定日期內巡視情況，也可以查看指定設備的巡視實施情況，如最近的一次或幾次的巡視是在什么時候。并可在軟件中設定巡視計劃，經過和計劃的比對，查詢出沒有實施巡視的設備。該模塊提供的報表主要提供巡視實施情況的查詢和統計。包括每次巡視的時間（年月日時分秒），設備的編號，巡視人員等信息。查詢方式提供包括時間，樣板，單個設備，記錄類型（正常，漏巡等）等組合的方式，還可以查詢單個工作人員的巡視實施情況。統計分析：提供指定時間段內，或路線、設備，選擇的巡視情況統計報表，通過百分比的形式準確反映巡視的相關情況，通過數值形式統計巡視量；統計單個工作人員的巡視實施情況。
所有的報表可以提供打印和輸出（excel或數據庫格式），可方便的導入其他系統。
數據管理模塊
作用：數據由手持式采集器下載后，對巡視中采集的數據進行查詢和統計，對記錄的設備的狀態進行查詢和統計。
工作人員每次巡視采集的信息包括讀數等數據和多項關于設備狀態的事件，一條完整的巡視要包括巡視的時間，讀取的數據，記錄的設備的相關狀態。系統提供多種查詢方式對巡視信息進行檢索，包括巡視日期，巡視人員，所屬區域等。也可以根據讀取的數據和記錄的狀態對設備進行檢索，查詢出符合某種狀態的設備。能提供多種統計功能，對單個設備的統計，對正?；虿徽ＴO(shè)備個數和百分比的統計。
系統設置模塊
作用：包括設備屬性設置，樣板、巡視計劃設置，巡檢器設置，用戶權限設置等。
建立設備屬性的信息庫，方便查詢和統計，可以是對系統管理所有的設備的屬性和基本信息進行添加，修改，刪除等管理。

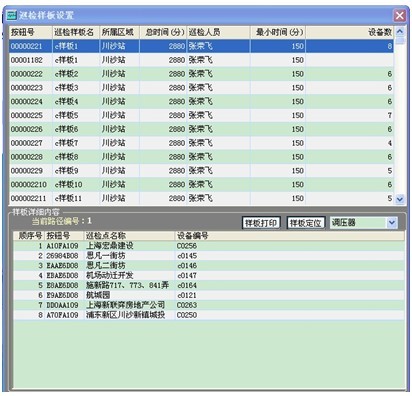

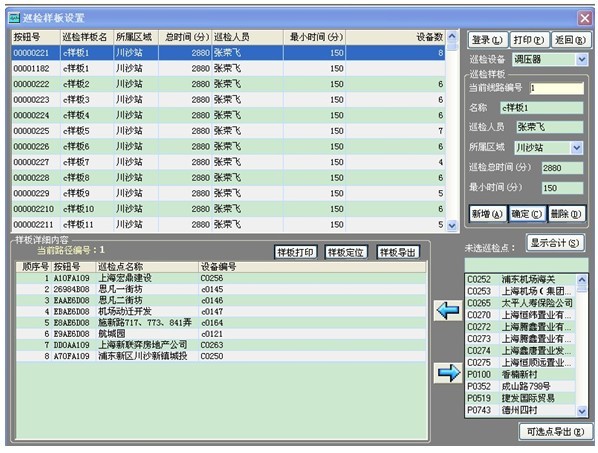

1）樣板設置主要是允許用戶根據業務需要將所有設備分解為若干個樣板（6個），方便統計和查詢。用戶可以自行定義和修改樣板名稱和樣板內包含的設備，并可設置巡視的周期，以上內容在數據下載前可以進行更改，系統可根據以上設置對實際巡視情況和計劃進行對照，生成報表。

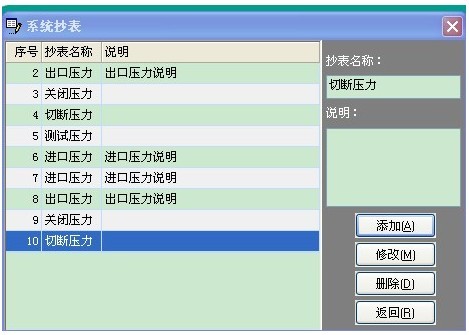

2）巡檢器設置主要允許用戶對巡檢器進行數據項和事件項的定義，修改和同步。用戶可以在系統中定義，修改巡視中涉及的數據項，并可同步到巡檢器中以進行準確的顯示。

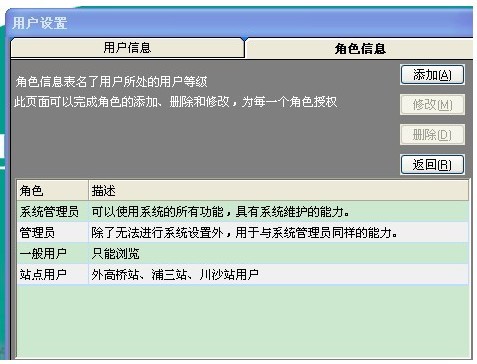

3）用戶權限設置允許用戶設立多個不同的用戶等級，并自定義各個等級用戶的對每個菜單是否有使用權。
