案例簡介：
亳州瑞能熱電 PDA+RFID 巡檢管理系統 一、項目背景 2008年由我公司和煤炭工業合肥設計研究院聯合設計了亳州熱電375t/h高溫高壓循環流化床鍋爐配套215MW汽輪發電機組新廠，歷經2年的時間。
詳細介紹：
亳州瑞能熱電PDA+RFID巡檢管理系統
一、項目背景
2008年由我公司和煤炭工業合肥設計研究院聯合設計了亳州熱電3×75t/h高溫高壓循環流化床鍋爐配套2×15MW汽輪發電機組新廠，歷經2年的時間，新的熱電廠已完成了階段性的施工建設。一個嶄新的現代化的熱電廠拔地而起，古井集團決定成立亳州瑞能熱電有限責任公司，以全新的面貌，開始新機組的生產運營。根據前期項目需求溝通，
格瑞特針對亳州瑞能熱電廠設備設計一套巡檢系統
1、確保定時對生產裝置按計劃巡查
2、方便真實記錄生產裝置狀態和相關數據
3、對巡檢數據、裝置備運行數據進行統計分析
4、對生產裝置問題處理過程在后臺顯示處理流程及結果
統計各班次到位數，漏巡數，以及漏巡率，并形成各裝置運行狀態和數據報表，以方便利用數據分析設備缺陷以及進行維修管理。

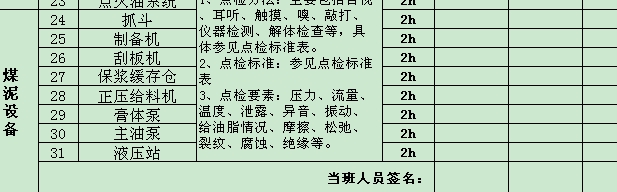

主要有四類生產裝置：鍋爐，煤泥，檢修，除塵
二.特設計具有以下功能格瑞特電廠點檢系統
1， 現場采集數據：采用手持PDA
人員到達現場后讀設備上安裝的RFID卡，根據卡提示輸入需要采集的內容，然后保存，將內容通過GPRS或者WIFI，或者USB傳輸到管理中心PC機。采集內容按照電廠實際需求設置
2、巡檢計劃管理
設定電廠巡檢計劃與任務，設置需要巡檢的設備，巡檢線路名稱或設備類型，巡檢周期要求。（具體項目按照具體巡檢計劃要求編制）
設定設備的巡檢內容，包括設備狀態，運行參數，周邊環境等定義
巡檢計劃查詢，可對現有的巡檢任務和巡檢線路做方便的查詢
2、巡檢到位管理
按照電廠巡檢人員的巡檢完成情況和計劃要求的自動對比，統計出巡檢人員到達各電廠設備的具體時間，并分析到位率，考核巡檢計劃的實施質量，巡檢信息查詢，可以按日期、人員、計劃、設備查詢巡檢實施的情況，可以查詢到巡檢人員到達每一設備的時間，和在現場停留的時間和具體工作內容。
按照巡檢計劃或巡檢要求，對巡檢的設備自動比對，判斷巡檢是否合格或自動篩選出沒有按計劃巡查的設備
巡檢統計分析表，對指定時間內巡檢到位率和巡檢質量作定量分析
3. 設備運行及狀態報表
對每次巡檢時線路或者設備運行設備的工作參數作自動分析，并按管理要求作各類分析，包括缺陷分析，故障統計，歷史參數分析等等
按巡檢時間，巡檢人員，設備類型等條件檢索查詢設備工作狀態和運行參數、周邊環境等現場信息。
設備的運行信息統計與缺陷分析，對設備的歷史工作狀態和運行參數作挖掘，做出缺陷分析。
4. 設備臺帳管理模塊
設備的新建，維護，廢除以電子臺帳的方式納入系統管理，可方便地搜索查找設備及相關屬性，并按巡檢采集回的信息及時更新,。
根據設備統計報表可以判斷設備缺陷記錄，并可以加入設備中修，大修日期，設備到維修日期可以提醒進行維修。
5,角色管理：根據甲方對系統管理實際要求設置系統管理權限，使得不同部門各取所需數據
系統配置：
序號 | 名稱及規格 | 型號 | 數量 | 備注 |
1 | 手持PDA | p-6000 | 6 | 含GPRS,攝像頭，RFID讀卡，使用四臺，備用2臺 |
2 | 軟件 | 1 | 網絡版B/S | |
3 | 巡更地點卡 | EM125 | 30 | |
4 | 安裝用進口膠水 | EMFI | 1 | 法國 |
5 | 巡更人員卡 | EM125 | 30 |
三、系統概述
Great自主開發電廠設備巡檢管理系統是針對電力行業開發的結合了RFID電子標簽、GIS（地理信息系統）、多項網絡傳輸等技術的管理平臺。該系統為所有設備安裝了對應的電子標簽，實現對設備的自動識別，結合手持式數據采集器，可以提供真實的巡檢時間，停留時間；設備的全部巡行數據可通過采集器輸入并保存，并由后臺的管理軟件自動進行分析和處理，生成包括巡檢到位報表、設備狀態和參數等數據類報表。
巡檢系統流程：
依據企業現在對巡檢的要求和工作環境，該解決方案的由無源非接觸式RFID電子標簽、手持式數據采集器（PDA+RFID）和系統管理軟件構成。具體流程為：
1、在需要巡檢管理的設備上安裝RFID電子標簽，每個RFID電子標簽都內置有獨一的編碼，可準確的提供每個設備的識別，同時在系統管理軟件中將電子標簽與電廠設備構建一一對應的關聯，并建立所有設備的基本屬性。
2、巡檢人員在巡檢時攜帶手持式的PDA按計劃巡檢，讀取電子標簽，PDA會自動紀錄下電子標簽的編碼和讀取的準確日期和時間，并自動提示在該設備需做的工作內容。巡檢人員根據數據采集器的提示，將設備的運行狀態和參數通過鍵盤輸入在數據采集器內。如需要采集溫度，用WIFI和溫度采集器連接，采集溫度數值。
PDA的信息可通過WIFI或者gprs或者USB的管理電腦，并通過局域網或廣域網自動匯總到系統管理平臺。由系統管理平臺統計，分析合評估，并生成各類統計分析報表，通過巡檢到位報表了解巡檢人員的到位數和漏巡數，漏巡率，設備運行報表。
圖1.巡檢工作流程
四、系統構成
手持式巡檢儀 GRT-PDA
主要特性：
工業級三防設計 防水/防摔/防塵
、集成了RFID、GPRS等模塊、內置攝像頭、內置WIN CE操作系統和功能強大的巡檢手持端軟件、帶觸摸屏和全功能32鍵鍵盤，可通過手寫或鍵盤輸入信息和操作軟件、3.2寸彩色TFT-LCD液晶、超大存儲內存，完整放置全部管網及附屬設備的電子臺帳、照片、維護記錄等海量信息、數據庫通過基于WIN CE平臺的巡檢手持端軟件軟件，可以方便的查詢電子臺帳、巡檢計劃、查找當前位置附近設備，并可在巡檢中完成復雜的巡檢工作內容填寫和申報，并上傳現場照片。
常規：150mm*70mm*25mm
外包膠：160mm*75mm*35mm（可選）
重量： 240g / 275g(包膠版本)
操作系統： Windows CE 5.0操作系統，支持多語言
CPU ：SUMSANG S3C2451 ((533MHZ))
顯示屏： 3.2英寸TFT-LCD QVGA(240×320)彩色觸控屏幕
內存：ROM 128MB / 256MB /512MB Nand Flash
RAM 128MB
數據通訊: Wi-Fi無線局域網 標配，內置802.11b/g 無線通訊功能，通訊速率可達54MB/秒, 滿足CISCO CCX2/3安全標準，完全支持CISCO AP及安全規范
攝像功能: 200萬/300萬高清像素，有補光燈，可選光學對焦
RFID: ISO14443A
藍牙 :藍牙Class2.1-EDR
主電源:3.7V 2800mAh可充電鋰電池, 工作時間8小時以上(視具體環境而定)
備用電源:150mAh備用電池
工作溫度:–10°C to +50°C
儲藏溫度:–20°C to +60°C
濕度: 5%–95% (無凝結)
墜地抗震高度:工作溫度范圍內，能承受1.2/1.5米(包膠版本)高度多次跌落到水泥地面的沖擊
擴充卡槽 :Micro SD/TF插槽（最大支持16G）
物理接口: Mini USB ，RS232
打印機 : 可連接串口打印機、藍牙打印機
其他附件: 皮套，通訊座（可同時對兩塊電池進行充電）不屬于標配
保修期： 24個月 配件除外
密封環境：IP64
防爆等級：EXIB ⅡBT4
II 13.56M無源卡
◆ 存儲容量：8Kbit，16個分區,每分區兩組密碼
◆ 工作頻率：13.56MHZ
◆ 通訊速度：106Kboud
◆ 讀寫距離：5—10CM
◆ 讀寫時間：1-2MS
◆ 工作溫度：-20℃-85℃
◆ 擦寫次數：＞100000次
◆ 數據保存：＞10年
◆ 封裝材料：PVC、PET
◆ 封裝工藝：超聲波自動植線/自動碰焊◆ 制作標準：ISO14443
III 系統管理平臺
采用SQL2000網絡型數據庫、MO GIS平臺、支持C/S結構、可遠程維護，自動版本升級、人員實時定位巡檢軌跡回放、調度功能、設施屬性維護、巡檢計劃編制，分發、巡檢計劃考核、巡檢統計報表、GIS模塊（以后備選）、掌上設施與掌上地圖（以后備選）、角色管理、數據備份與打印、其他
目前軟件已實現功能如下：
序號 | 功能模塊 | 說明 |
1 | GPS實時定位 | 多人或指定人員的實時定位與跟蹤 |
2 | 巡檢軌跡回放 | 多人或指定人員的歷史巡檢軌跡回放 |
3 | 巡檢計劃比對 | 巡檢實施情況與巡檢計劃自動比對,包括到位情況,到位時間等信息 |
4 | 現場信息采集 | 管線及其附屬設施工作狀態和運行參數的記錄與上傳 |
5 | 巡檢到位報表 | 員工巡檢到位統計表,管線或設備巡檢實施統計表 |
6 | 設備運行報表 | 管線及其附屬設施的歷史運行數據的分析統計與查詢 |
7 | 設備臺帳管理 | 管線附屬設施的屬性管理;新增,廢除,停用,維修記錄管理 |
8 | GIS模塊 | GIS基礎功能及數據維護接口 |
9 | 巡檢計劃編制 | 巡檢計劃包括巡檢的對象,工作內容,巡檢人員等信息 |
10 | 掌上設施管理 | 手持巡檢終端裝載管線及其附屬設施電子臺帳,可對詳細屬性資料查詢 |
11 | 掌上地圖模塊 | 手持巡檢終端可提供GIS模塊,可查詢管線,設施,道路的地理信息 |
12 | 抄表功能模塊 | 用戶表具抄巡管理，包括表具巡查信息與用氣數據分析統計，數據實時回傳 |
13 | 拍照功能模塊 | 巡檢過程可對管線或設施現場拍照實時回傳到管理中心作為搶險調度依據 |
14 | 視頻功能模塊 | 巡檢過程對設備現場拍攝視頻，通過3G網絡回傳到管理中心作為搶險調度依據，此功能適用于3G網絡的PDA |
五、軟件結構介紹
軟件采用先進的B/S結構，應用SQLSERVER，WEBGIS等核心技術開發，
軟件網絡結構示意圖
巡檢數據，管網及附屬設備GIS資料，電子臺帳信息，用戶信息等系統管理軟件數據統一發送并保存在一臺數據庫服務器中，并由該服務器負責以網頁形式發布軟件。用戶可用任意電腦由局域網或者是外網直接用瀏覽器訪問使用軟件，不需要安裝任何客戶端軟件。這樣不僅大大提高了使用軟件的便利性，更加強了系統的穩定性，確保了系統數據的安全和可靠性，又避免了由于客戶端軟件帶來的系統不穩定性，同時系統的維護工作量大大降低。
軟件結構示意圖1
軟件結構示意圖2
五、系統實現功能描述：
1 、系統參數設置：可對一些系統常用參數進行定義。
2、系統能夠添加、修改和刪除、人員信息、線路、計劃及巡檢點信息。
3、系統能夠方便設置各類周期：如巡檢次數，巡檢時間，最短巡檢時間等。
4、巡檢計劃管理：根據人員身份信息，自動下達該人員的巡檢工作計劃，工作人員使用手持巡檢儀通過Web方式瀏覽工作計劃。系統能夠添加、修改和刪除巡檢計劃，并能瀏覽計劃情況、打印計劃、生成Excel文件。
5、管理人員制定完巡檢計劃后或管理人員發現巡檢員出現漏檢情況時，可及時查閱以便及時補檢。
6、基礎資料查詢——系統能夠根據編號、巡檢計劃名稱、巡檢員，巡檢日期，班次等信息組合查詢巡檢信息；
7、GPS實時定位——對單人或者多人實時位置定位并通過GPRS實時回傳
8.gps軌跡回放——系統內可以查詢選定一段時間內單人或者多人的行進軌跡，供領導或者部門定期檢查道班或者工區巡檢人員是否按要求巡檢
9、巡檢明細表——通過計劃巡檢率表可以關聯查詢和統計漏檢、實檢的巡檢點詳細信息。
可以統計計劃巡檢率表?！梢詫⒉樵兘Y果輸出到打印機，生成Excel文件。
10、漏檢明細表——可分別按照巡檢段、部門、巡檢員，查詢和統計漏檢明細表。
11、設備管理報表——可以自動統計生產設備臺賬，同時生成設備缺陷記錄，提醒中修，大修日期
12、圖像采集與回傳——實時采集和回傳巡檢時的圖像信息，用于指導巡檢搶修工作。
13、數據庫自動備份：應能按設置的備份時間按指定的路徑進行自動備份；
14、系統角色管理——根據用戶實際需求設置各部門不同權限，各取所需數據；
六、系統特點
1.系統針對客戶需求開發
2. 系統具有完整安全及自動災難恢復機制，保證安全穩定，降低系統維護成本。
3. 提供標準數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接；
4. 系統部署階段可實現現有電廠相關設備的數據導入（EXCEL，MDB，SQL等），大大降低部署時間和成本。
5. 不同于普通的巡檢管理系統，除了完善的巡檢到位功能，還可通過增加功能模塊提供對設備運行狀態和參數的分析處理，貼合電力行業對巡檢的管理要求。
6．可以日常巡檢維護為核心提供對設備從安裝到日常運行維護到廢除的全程管理 。
7. 巡檢計劃設置靈活，可隨時調整。
8. 按電力行業管理要求設計的各種實用統計報表，并可按客戶要求定制報表種類及樣式。
9. 開放式系統，維護可由用戶自行完成，維護成本低。
10. 模塊化設計，用戶可自行選擇功能模塊，如維修管理，設備臺帳等搭建最符合自身管理需求的系統。
11. 系統可通過網絡對數據庫和系統進行遠程維護。
12. 管理軟件可提供硬件加密保護，確保信息安全。
八、售后服務
售后服務在當今IT項目中起著重要的，不可替代的作用。沒有完善的售后支持服務，任何系統對于用戶來說都是不可靠的甚至是危險的。多年以來上海格瑞特科技實業有限公司在電力及其他行業項目實施及服務過程中積累了豐富的技術支持服務經驗，建立了完善的梯級維護服務體系，提供高品質的客戶服務支持正是格瑞特公司在不斷在追求的。
供貨后，硬件正常使用免費保修十二個月，軟件系統本身質量問題保修二十四個月，如在此期間出現問題（不包含增加功能）以解決問題為原則，通過遠程或者現場在72小時內消除隱患。為了保證電廠RFID巡檢系統安全、穩定運行，公司將提供多種形式的售后技術服務，包括現場服務、電話維護、遠程維護、本地化服務。
l 現場服務
定期維護：公司實行系統維護工程師定期巡檢制度，由公司派出的工程師將每季度一次走訪客戶，發現問題，解決問題，了解新的需求。這樣一方面將隱患及時消滅，保證現場解決系統使用中出現的相關問題，同時新的需求的了解也為系統的進一步升級提供了良好的業務支持。
應急維護：嚴格遵守免費質保期內承諾和免費質保期滿后承諾。根據故障影響程度不同，排除故障時間有所不同。
電話維護：系統使用方可以撥打公司提供的客戶服務熱線（021-63023636），與公司的市場監督中心直接聯系，公司的維護工程師直接通過電話對系統使用方提出的各種問題加以解答和解決。
遠程維護：網絡條件允許時我們可以通過Internet直接進行遠程維護和系統升級、更新系統軟件售后技術服務
系統售后技術服務
公司將在系統驗收后，為有關應用軟件提供維護和技術支持服務，并提供終身的系統維護支持服務，主要內容包括：對功能與要求有差異的部分在任何時間免費維護；免費提供技術咨詢服務；
九、公司簡介及安裝案例
GREAT巡檢管理系統是由上海格瑞特科技實業有限開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統。GREAT巡檢管理系統已經成功在以下公司得以應用：
l 上海浦東新區公路工程公司養護巡檢
l 上海河道署河道養護巡檢
l 上海城管署道路養護巡檢
l 鄭州鐵路局月山段巡檢
l 南昌鐵路局福州車輛段客車乘務巡檢
l 包頭鐵路局通信段巡檢管理系統
l 江蘇省南通供電局
l 浙江秦山核電站
l 國網新疆哈密煤電廠
l 泉州三美水電廠
l 深國電甘肅電力
l 內蒙古卓資山電廠
l 包頭鐵路局
l 臨淄電廠
l 南網百色局
l 國電南瑞變電站
l 深圳大亞灣核電站
l 中國移動綿陽分公司
l 線路及無人基站巡檢管理系統
l 中國移動宜賓分公司
l 無人值守基站巡檢管理系統
l 中國電信泉州分公司——通訊線路巡檢管理系統
l 上海市南自來水公司——泵站巡檢管理系統
l 上海市北防汛排水有限公司——泵站巡檢管理系統
l 上海燃氣浦東銷售公司——燃氣管線及調壓器、閥門巡檢管理系統
l 上海天然氣管網有限公司——高壓管網閥站、閥室、閥門巡檢管理系統
l 上海大眾燃氣公司——犧牲陽極巡檢管理系統
l 上海燃氣浦東銷售公司營業所——工業用戶表具抄巡管理系統
13．金山天然氣有限公司——燃氣管線及調壓器、閥門巡檢管理系統
14．青浦煤氣公司——燃氣管線及調壓器、閥門、橋管巡檢管理系統
15．無錫華潤燃氣有限公司——液化氣儲配站巡檢管理系統
16．岳陽華潤燃氣有限公司——調壓器巡檢管理系統
17．湖州新奧燃氣有限公司——管線及調壓器GPS巡檢管理系統
18．上海吳淞煤氣制氣廠——制氣設備安全巡檢管理系統
